開關探針大揭秘:功能、類型與應用場景

標簽:開關探針 探針 華榮華探針 PCB探針 PCB探針廠家

在電子測試、測量與檢測領域,開關探針是實現信號切換、電路連接與狀態控制的核心組件,無論是消費電子制造中的芯片檢測,還是工業自動化中的信號調理,抑或是科研場景下的精密測量,開關探針都扮演著“電路橋梁”與“信號閘門”的關鍵角色

 一、開關探針的核心功能:連接、切換與保護的三重作用

開關探針的本質是“可受控通斷的導電連接件”,其核心功能圍繞“信號/電流的精準管理”展開,具體可拆解為三大維度:

1. 電路連接與信號傳輸

這是開關探針的基礎功能。通過探針的針尖(或接觸端)與被測對象(如PCB焊盤、芯片引腳、端子)的物理接觸,實現低阻抗導電通路,確保電流、電壓、高頻信號等參數在測試系統與被測器件(DUT)之間無失真?zhèn)鬏敗?/p>

2. 信號/通道切換

在多通道測試場景中,開關探針可通過機械或電子控制,實現“單探針切換至不同測試點”或“多探針間的通路選擇”,替代人工插拔接線,大幅提升測試效率。

3. 電路保護與狀態控制

部分帶保護功能的開關探針(如帶過流保護、過壓保護)可在電路異常時自動斷開,避免被測器件或測試系統損壞;同時,也可通過探針的通斷狀態,控制被測電路的“激活/休眠”(如觸發芯片的復位信號)。

二、開關探針的典型應用場景:從制造到科研的全領域覆蓋
開關探針的應用場景已滲透至電子產業的全鏈條,從上游的芯片研發,到中游的器件制造,再到下游的終端產品測試,均離不開其支撐

1. 電子制造領域:量產測試的“效率核心”

在消費電子、汽車電子、工業電子的量產環節,開關探針是實現“快速、批量、自動化測試”的關鍵:

2.PCB板測試:使用多通道彈簧針式開關探針,對PCB板上的焊盤、通孔、芯片引腳進行導通性測試(判斷是否短路/開路)、電壓測試(判斷電路是否正常供電),篩選出不良品

3.芯片封裝測試:在芯片封裝后的“終測”環節,采用高精度電子驅動開關探針(或MEMS探針),對芯片的高頻信號、邏輯功能進行測試,確保芯片性能達標(如手機SoC芯片的通信功能測試)。
4.汽車電子測試:針對汽車ECU、傳感器、連接器等器件,使用耐高低溫、耐振動的機械驅動開關探針(部分帶過流保護),測試其在極端環境下的導通性與信號穩定性(如發動機ECU的高溫測試)。


三、選擇開關探針的類型

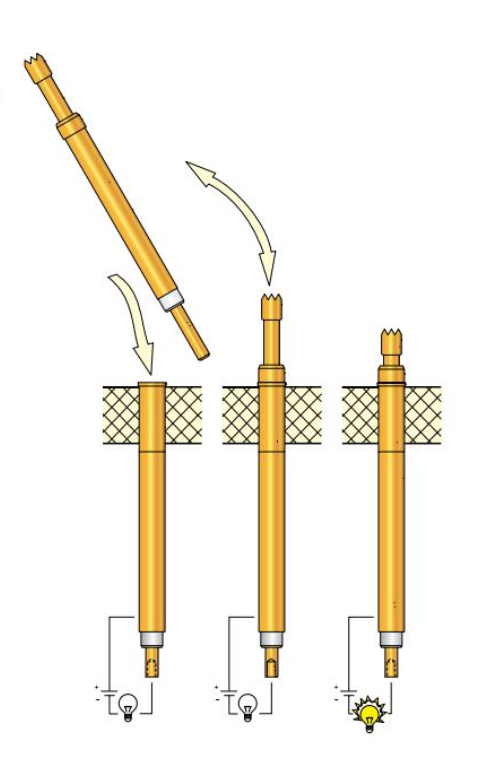

1、常開開關針

常態下(無外力/信號控制)呈斷開狀態,僅在觸發驅動(如機械按壓、電信號指令)時閉合,形成導電通路,核心優勢是常態下不占用電路資源,避免誤導通,適用于“按需啟動”場景,如PCB板待測點的臨時導通測試、設備故障檢測時的信號觸發


2、常閉開關針
常態下保持閉合導通,需外部驅動(如機械提拉、反向電信號)才斷開,特點是常態可維持電路持續連接,斷開時快速切斷信號,多用于需“持續供電/信號傳輸,緊急時中斷”的場景,如工業設備待機電路的連接、測試系統的安全保護回路。


3、定向開關探針

具備固定接觸方向的結構設計(如僅允許垂直/水平單向接觸),可精準對準被測點,避免偏移導致的接觸失效,針尖多為尖形或楔形,適配特定布局的被測對象(如密集排列的芯片引腳、側置端子),常見于微型電子器件測試,如傳感器引腳的側向?qū)z測、高頻信號傳輸?shù)亩ㄏ蜻B接,部分型號支持高頻(>1GHz)信號無失真?zhèn)鬏敗?/p>
