華榮華電流電壓針的規格尺寸和參數
文章出處:常見問題 責任編輯:深圳市華榮華電子科技有限公司 閱讀量:- 發表時間:2025-11-17 00:00:00

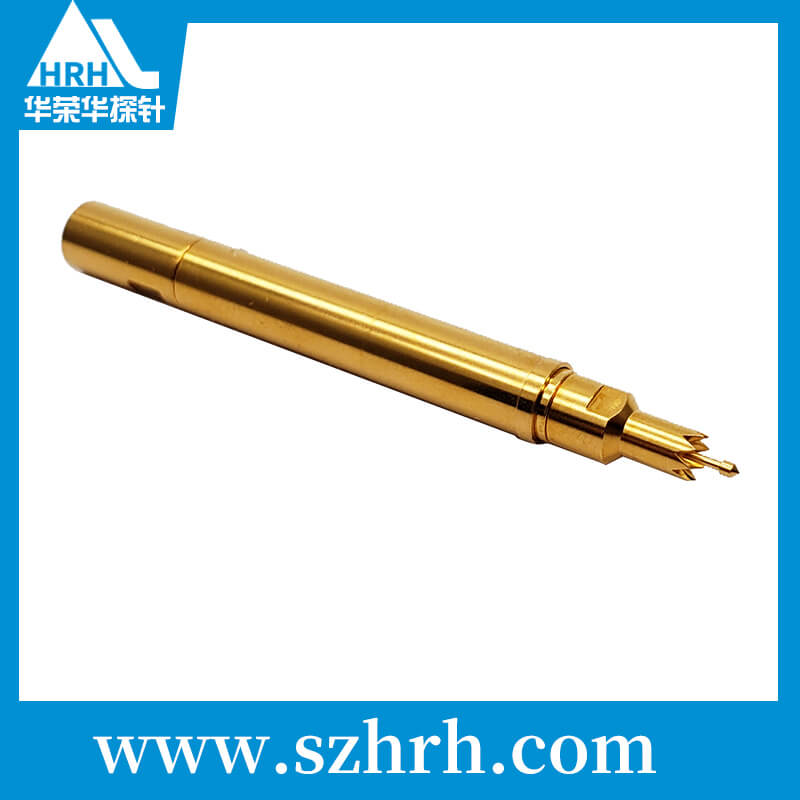

華榮華電流電壓針常用的型號有:電流電壓針290*3600、電流電壓針420*4450兩種,接下來小編來介紹一下這兩款的參數和應用
電流電壓針290*3600:頭部直徑為 3.5mm,型號中 290 通常對應針身直徑 2.9mm,3600 對應總長 36.0mm,整體適配常規測試治具的安裝空間。
額定電流存在不同標注,主流為 12A,也有部分渠道標注 2A,推測是適配不同測試場景的細分版本;作為測試探針,其接觸阻抗低,能減少測試過程中對電流、電壓信號的干擾,保障數據準確性。
針頭和針管均采用銅材質,導電性優良;彈簧為不銹鋼線,且彈簧有鍍金、鍍鎳兩種可選規格,兼顧彈性穩定性與抗腐蝕能力
額定彈力可達 480g,最大和額定工作行程均為 6mm,適配多數測試點位的接觸按壓需求;彈簧壽命達 10 萬次,能滿足生產線批量測試的高頻使用需求,減少頻繁更換成本。
應用領域
可安裝在測試治具中,用于原型板調試、批量生產檢測等場景。既能在研發階段驗證電路板布線和元件匹配情況,也能在生產線快速篩查焊接不良、短路等不合格產品,同時適配高密度、多層電路板的測試需求。
電流電壓針420*4450的參數:
尺寸規格:總長 44.5mm,針身直徑 4.2mm,全行程達 8.5mm,其中 2/3 行程為 6.3mm,這樣的尺寸適配需要較遠距離接觸的測試場景。另有信息標注其頭部直徑 5.0mm,封裝為 50pcs / 包。
材質相關:針桿采用鈹銅鎳上鍍金,針管有紅銅管鎳上鍍金和黃銅管鎳上鍍金兩種標注,套管統一為黃銅管鎳上鍍金,彈簧則選用不銹鋼線,整體材質兼顧導電性與結構耐久性。
電氣性能:主流標注額定電流 15A,也有商家標注為 25A;接觸電阻均小于 30 毫歐姆,低電阻特性可減少測試時的能量損耗,保障數據準確性。
力學性能:起始彈力 39g,能實現輕柔接觸測試點;到 2/3 行程時彈力升至 380g,全行程時彈力達 480g,梯度彈力設計可確保探針與測試點始終穩定接觸,避免接觸不良影響測試結果。
應用領域
PCB 電路板測試:作為華榮華探針的核心應用場景之一,該探針可用于檢測印刷電路板的線路導通性,排查短路、斷路、虛焊等問題,同時能測試電路板上元件的焊接質量與信號傳輸性能,常搭配測試治具、測試架使用,提升電路板出廠合格率。
